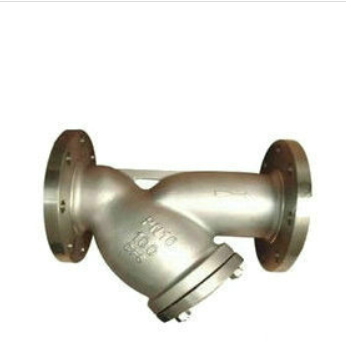

淮安不銹鋼法蘭過濾器介紹：
法蘭過濾器是輸送介質的管道系統不可缺少的一種裝置，通常安裝在水力控制閥或其它設備的進口端，用來清除介質中顆粒性雜質，以保護閥門設備的正常使用。Y型過濾網采用不銹鋼雙層網結構，堅固耐用，具有結構先進、流阻小、排污方便等特點，可用于水、蒸氣、油品、硝酸、尿素、氧化性介質等多種介質。要根據用戶需要設置過濾網的目數，一般通水網為18-30目，通氣網為40-100目，通油網為100-480目。Y型過濾器還可與伸縮節組成具有安裝長度可調節的Y型拉桿伸縮過濾器。
淮安不銹鋼法蘭過濾器技術參數：
公稱壓力(MPa) | 1.0 | 1.6 | 2.5 | 4.0 |
耐壓試驗壓力(MPa) | 1.1 | 1.8 | 3.8 | 4.4 |
工作壓力(MPa) | 1.0 | 1.6 | 2.5 | 4.0 |
淮安不銹鋼法蘭過濾器零件材料：
| 產品名稱： | 法蘭過濾器 | 產品型號： | GL41F |
| 驅動方式： | 自動 | 連接形式： | 螺紋、法蘭 |
| 結構形式： | Y型 | 密封結構： | 軟密封、硬密封 |
| 壓力范圍： | 0.1-10Mpa | 公稱通徑： | DN20-500 |
| 常用材質： | 鑄鐵、鑄鋼、不銹鋼 |
淮安不銹鋼法蘭過濾器主要連接外型尺寸：
公稱通徑 | L | H | H1 |
DN20 | 155 | 100 | 150 |
DN25 | 160 | 100 | 150 |
DN32 | 180 | 110 | 160 |
DN40 | 200 | 115 | 170 |
DN50 | 230 | 155 | 195 |
DN65 | 220 | 200 | 270 |
DN80 | 250 | 210 | 295 |
DN100 | 305 | 250 | 345 |
DN125 | 350 | 305 | 425 |
DN250 | 480 | 360 | 485 |
DN200 | 500 | 450 | 605 |
DN250 | 550 | 505 | 710 |
DN300 | 600 | 580 | 815 |
DN350 | 700 | 600 | 845 |
DN400 | 780 | 620 | 875 |
DN450 | 850 | 700 | 980 |
DN500 | 900 | 765 | 1080 |
